產品描述
隔離型雙電源自動轉換開關，適用于交流 50Hz、交流額定電壓 400V、額定電流至 3200A、三相四線制供電系統。能實現常用電源與備用電源的自動和手動切換，在切換電源過程時，中斷向負載供電。
適用于要求兩路電源供電和對電源質量要求高的場合，但不得作為直接啟動單臺電動機之用。
適用范圍
ZLQ3雙電源自動轉換開關電器，適用于額定電壓AC400V、50Hz,額定電流至3200A，雙路電源供電系統中使用(PC級)。廣泛適用于- -級負載和部分二級負載中供電。當正常電源發生故障或斷電時,能使備用電源在極短的時間內投入使用，同時可用于不頻繁接通與分?jǐn)嚯娐芳熬€路的隔離之用，但不起過載保護和短路保護作用。
本系列雙電源轉換開關符合下列標準:
GB1 4048.1《低壓開關設備和控制設備第1部分:總則》
GB1 4048.3《低壓開關設備和控制設備第3部分:開關、隔離器、隔離開關有熔斷器組合電器》
GB1 4048.11《低壓開關設備和控制設備第6-1部分:多功能電器轉換開關電器》。
產品概述
ZLQ3自動轉換開關電器是-款集開關與邏輯控制于- -體，機電- -體化的自動轉換開關，具有電壓檢測、頻率檢測、通訊接口、電氣與機械互鎖等功能，可實現自動、遠程電動、緊急手動控制。各種操作是
通過不同的邏輯命令來實現，電路轉換快，并實現安全隔離，極大提高電氣安全性能。
ZLQ3轉換開關電器為整體設計，外觀小巧精致?？刂撇糠譃榻饘偻鈿ぃ_關外殼采用玻璃纖維不飽和聚脂樹脂制成,介電性能好、防護能力強和操作安全性高。整體造型美觀、 新穎、簡潔、體積小、功能齊全。轉換平穩且速度快，具有過0位功能。
性能及特點
●采用雙列復合式觸頭 、橫拉式機構、微電機預儲能及微電子控制技術，基本實現零飛K弧(無滅弧罩);
●采用可靠的機械聯鎖和電氣聯鎖，執行元件采用獨立的負荷隔離開關，使用安全可靠;
●采用過零門技術，緊急情況下可強制置零( 同時切斷兩路電源)，滿足消 防聯動需要;
●執行負荷隔離開關切換采用單一-電動機驅動，切換可靠平穩、噪音小、沖擊力小;
●操作器驅動電機只在執行負荷隔離開關切換瞬間通過電流，穩態工作無需提供工作電流，節能顯著;
●執行負荷隔離開關帶有機構聯鎖裝置,保證常用、備用電源工作可靠;
●具有明顯通斷位置指示、掛鎖等功能，可靠實現電源與負載間的隔離;
●安全性能好，自動化程度高,可靠性高,使用壽命8000次以上;
●機電一體化設計,開關轉換準確、靈活、順暢，采用國際先進的邏輯控制技術，抗干擾能力強,對外無干擾;
●具有主電源合、備用電源分;主電源分、備用電源合;主、備電源均斷開等三種工作狀態;
●安裝方便,控制回路采用接插式端子連接;
●四種操作功能:緊急手動操作、電動遠程控制操作、自動控制狀態時緊急斷開操作、自動控制操作。

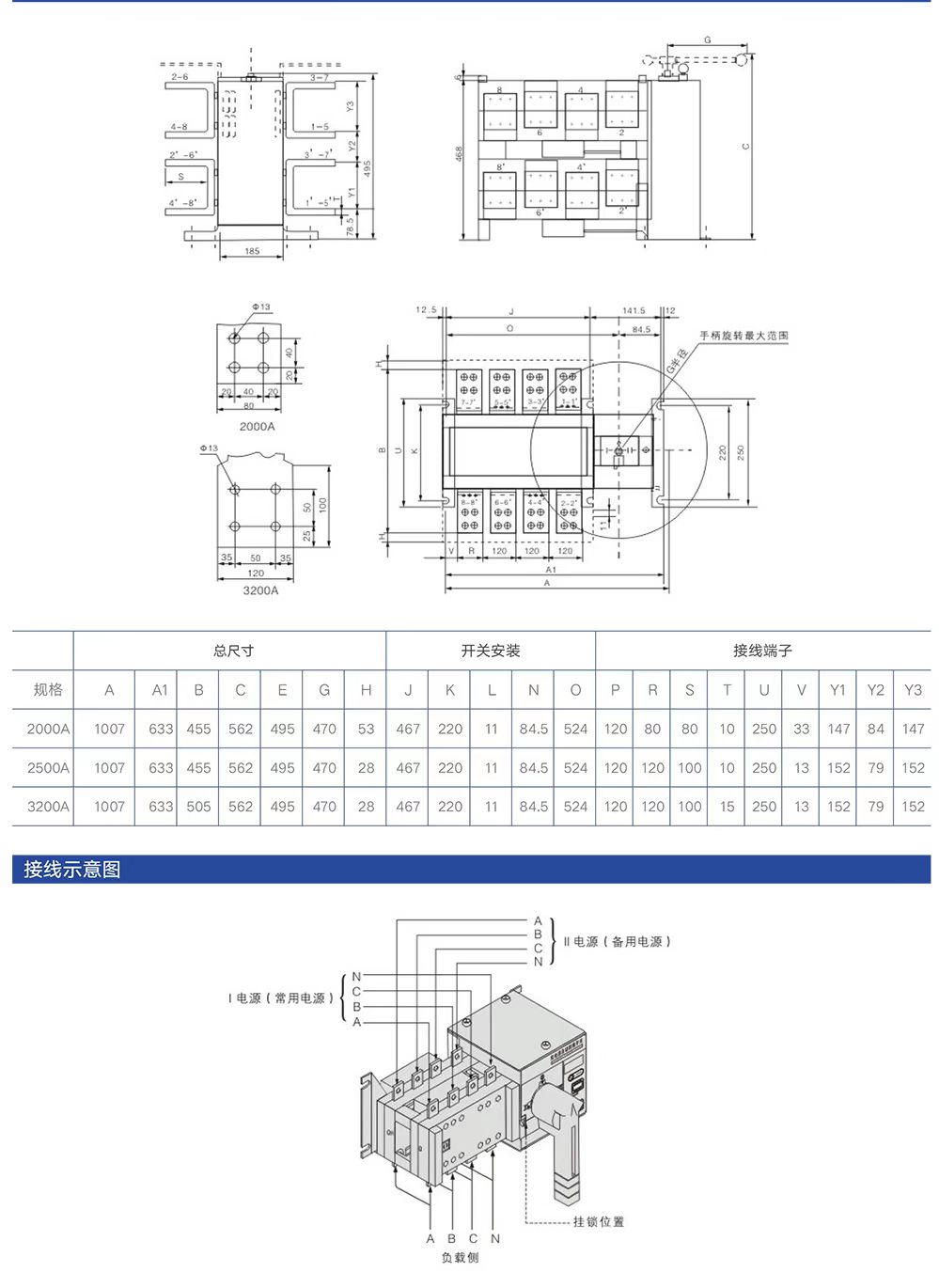

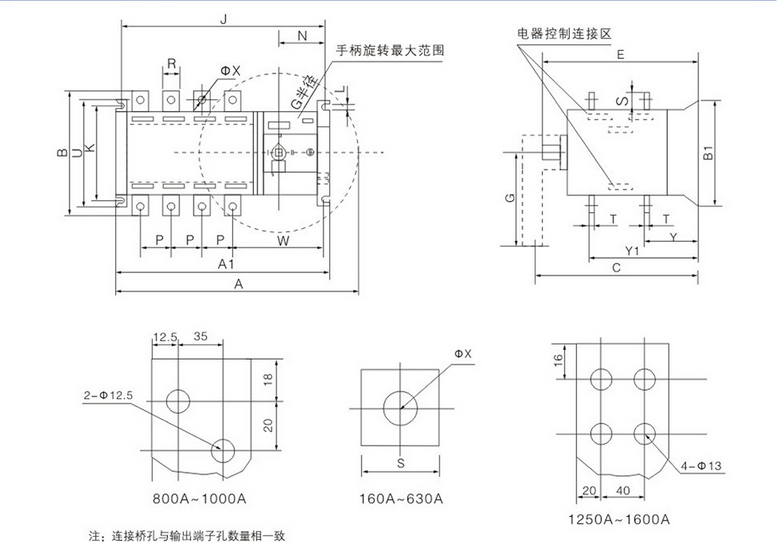

外形及安裝尺寸
